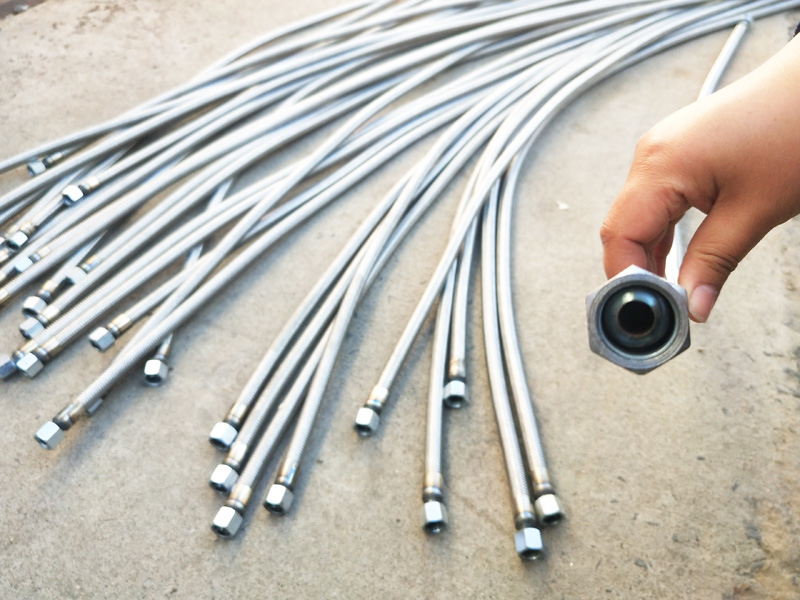

 | 金屬軟管： 金屬軟管采用1Cr18Ni9Ti不銹鋼材料，或聚四乙烯材料，具有耐磨蝕，柔韌、抗振性好，能承受較高介質壓力。溫度使用范圍廣等特點。 金屬軟管有兩端螺紋式，一端螺紋一端法蘭和兩端法蘭式或快速連接等結構形式。定貨時一定注明軟管型式，規格和長度等到要求。例如：RL32*500 RF100*650 |
金屬軟管（英文名稱：Metal Hose）
波紋管系列制品之一。
金屬軟管是工程技術中重要的連接構件，由波紋柔性管、網套和接頭結合而成。在各種輸氣、輸液管路系統以及長度、溫度、位置和角度補償系統中作為補償元件、密封元件、連接元件以及減震元件，應用于航空航天、石油化工、礦山電子、機械造船、醫療衛生、輕紡電子、能源建筑等各領域。
我國已于1993年發布了國家標準《波紋金屬軟管通用技術條件》（GB/T14525-93）。
金屬軟管采用奧氏體不銹鋼材料或按用戶要求的材料制造，具有優良的柔軟性，耐蝕性，耐高溫性（－235℃ ～ ＋450℃)，耐高壓性（最高為32MPa），在管路中可對任何方向進行連接，用以溫度補償和吸收振動、降低噪聲、改變介質輸送方向、消除管道間或管道與設備間的機械位移等，雙法蘭金屬波紋軟管對有位移、振動的各種泵、閥等的柔性接頭尤為適用。
金屬軟管使用的波紋管有兩種，一種是螺旋形波紋管；另一種是環形波紋管。
螺旋形波紋管
螺旋形波紋管是波紋呈螺旋狀排布的管形殼體，在相鄰的兩波紋之間有一個螺旋升角，所有的波紋都可通過一條螺旋線連接起來。
環形波紋管
環形波紋管是波紋呈閉合圓環狀的管形殼體，波與波之間由圓環波紋串聯而成。環形波紋管由無縫管材或焊接管材加工成形。受加工方式制約，較之螺旋形波紋管，其單管長度通常較短。環形波紋管的優點是彈性好、剛度小。
金屬軟管連接方式：
金屬軟管連接方式分為法蘭連接、絲扣連接、快速接頭連接，小口徑金屬軟管一般采用絲扣和快速接頭連接，較大口徑一般采用法蘭連接。
各種規格的金屬軟管,包括不銹鋼金屬軟管,包塑式金屬軟管,高壓金屬軟管,耐高溫金屬軟管,可埋式金屬軟管,消防用金屬軟管等,提供金屬軟管價格及詳細的金屬軟管資訊等服務。我公司生產的金屬軟管標準均按國家標準GB/T 14525-93<<波紋軟管通用技術條件>>,機械工業部<<ZBY352-98金屬波紋管>>，航空航天工業部<<QJ811-95 不銹鋼軟管型式和技術條件>>等金屬軟管標準。
不銹鋼金屬軟管（又稱金屬軟管,不銹鋼軟管,不銹鋼波紋軟管,Metal Hose）是現代工業管路中的一種高品質的柔性管道。它主要由不銹鋼波紋管、不銹鋼網套和金屬軟管接頭組成。
 |  |
環形金屬軟管技術參數 | 螺旋形金屬軟管技術參數 |
螺旋形金屬軟管是波紋呈螺旋狀排布的管形殼體，在相鄰的兩波紋之間有一個螺旋升角，所有的波紋都可通過一條螺旋線連接起來。
環形金屬軟管是波紋呈閉合圓環狀的管形殼體，波與波之間由圓環波紋串聯而成。環形金屬軟管由無縫管材或焊接管材加工成形。受加工方式制約，較之螺旋形波紋管，其單管長度通常較短。環形金屬軟管的優點是彈性好、剛度小。
金屬軟管兩端的接頭:接頭主要包括螺紋連接、法蘭連接、快速接頭連接，選型時請見螺紋連接形式匯總表、法蘭連接形式匯總表、快速接頭形式匯總表。參考圖片請見法蘭連接金屬軟管圖示,螺紋連接金屬軟管圖示,快速接頭連接的金屬軟管圖示。

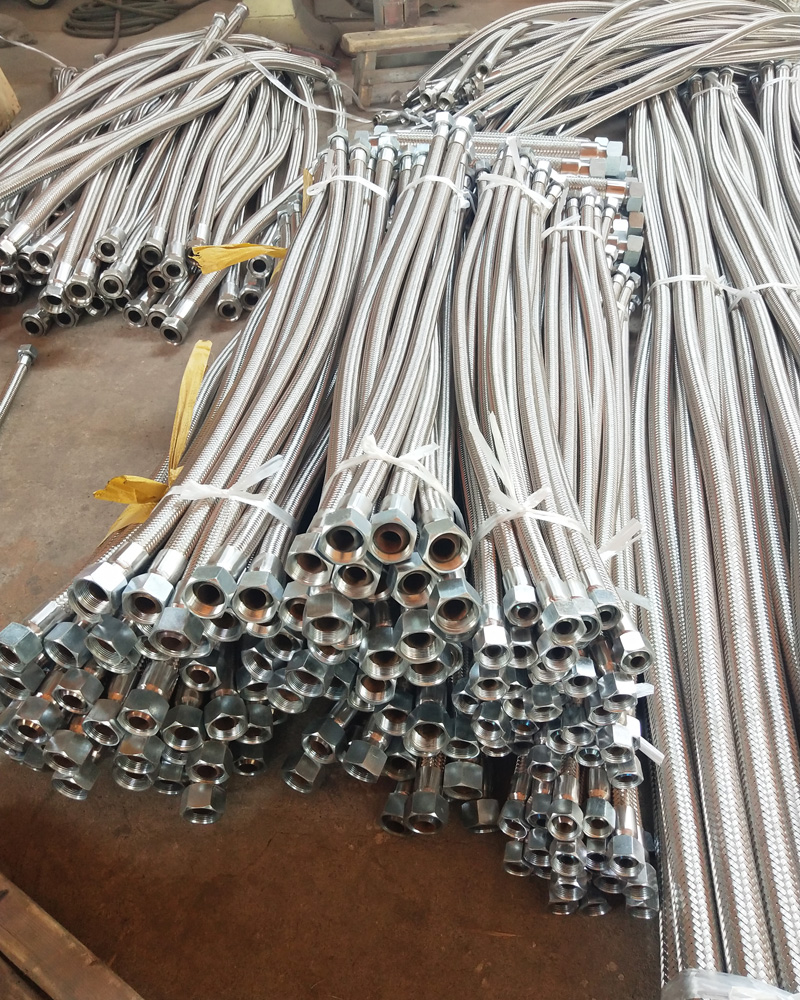

不銹鋼網套是金屬編織軟管安裝在壓力管道中的主要承壓件，同時對金屬軟管起保護作用，根據管道中的壓力大小及應用場所，可選擇一層或多層的不銹鋼絲或鋼帶進行是由按一定的參數編織而成，形成耐高壓金屬軟管,我公司生產的金屬編織軟管壓力范圍一般問PN0.6-32.0MPa，最高達42.0MPa。不銹鋼網套主要有鋼絲網套與鋼網套兩種類型。不銹鋼網套類型金屬軟管示意圖。
金屬軟管主要零件的材料采用奧氏體不銹鋼，從而保證了金屬軟管優良的耐溫性和耐腐蝕性，金屬軟管的工作溫度范圍極大，為-196-600℃，在實際使用過程中,金屬軟管材料的選擇應根據管道介質的腐蝕性選擇相應的不銹鋼牌號，即可保證金屬軟管的耐腐蝕性。
金屬軟管的三大作用：減少管道的安裝應力,補償管道額定位置移動,吸收管路系統的振動。
金屬軟管的應用：需要充分撓性的輸送管，防止振動處選配，在蒸汽、煤氣、空氣、重油、石油、化工類等均可使用，詳情請見各行業應用金屬軟管情況表。
金屬軟管的選型五要素
1、尺寸軟管公稱通徑，選用接頭型式(主要有法蘭聯接、螺紋連接、快速接頭連接)及金屬軟管的尺寸，軟管長度。
2、壓力 根據軟管實際工作壓力，再查詢波紋金屬軟管的公稱通徑與壓力表,決定是否使用不銹鋼網套類型的金屬軟管。
3、介質 軟管中所輸送的介質的化學屬性，按軟管材質耐腐蝕性能參數表，決定軟管各零件的材質。
4、溫度 軟管內介質的工作溫度及范圍；軟管工作時的環境溫度。高溫時，須按金屬軟管高溫下的工作壓力溫度修正系數，確定溫度修正后的壓力，以確定選用正確的壓力等級。
5、狀態 按軟管使用時的狀態，參照金屬軟管的正確使用與安裝方法與軟管在沉降補償時的最佳長度．軟管各種運動狀態的長度計算及軟管的最小彎曲次數和最小彎曲半徑等因素，參數正確選取軟管長度，并正確安裝。
