波紋補償器習慣上也叫膨脹節,或伸縮節.由構成其工作主體的波紋管(一種彈性元件)和端管支架法蘭導管等附件組成。

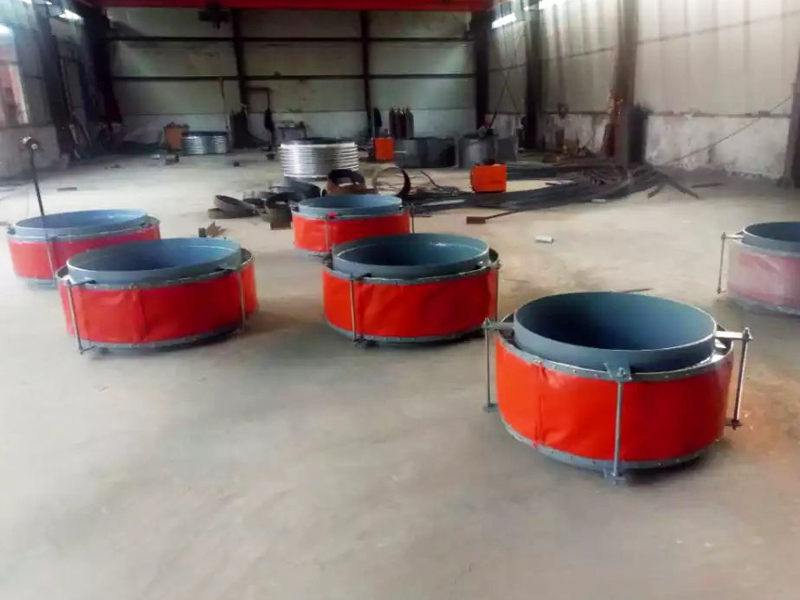

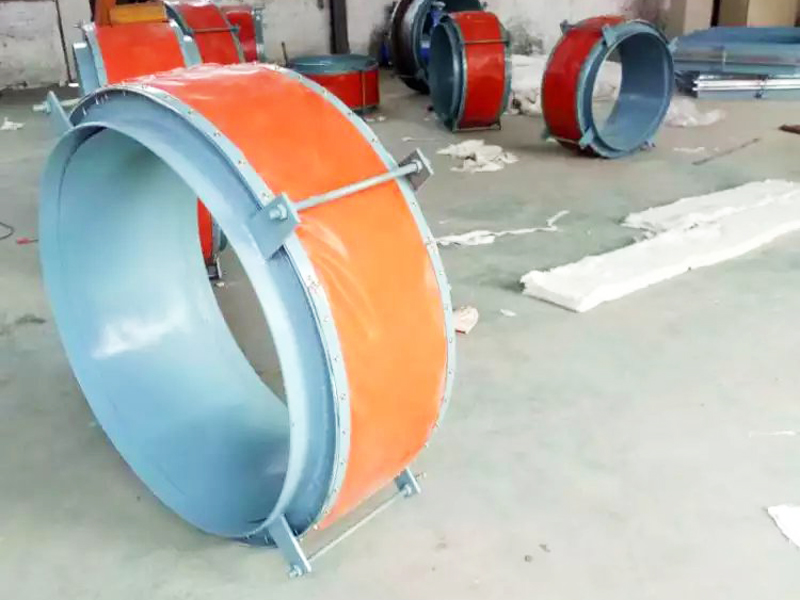

屬于一種補償元件。利用其工作主體波紋管的有效伸縮變形，以吸收管線、導管、容器等由熱脹冷縮等原因而產生產生的尺寸變化，或補償管線、導管、容器等的軸向、橫向和角向位移。也可用于降噪減震。在現代工業中用途廣泛。構成其工作主體的彈性元件是非金屬材質，通常是纖維織物，所以又稱織物補償器（膨脹節、伸縮節）。

其特點：

（1）可以補償多維方向。形式多樣，補償量大，壽命長；

（2）能有效的補償或消除安裝誤差；

（3）剛度低，彈性反力?。?/p>

（4）適用溫度范圍高，抗腐蝕性能好；

（5）能有效的隔離震動和減小噪音。

補償器、不銹鋼波紋補償器、聚四氟乙烯補償器

結構特點：波紋補償器是本公司的主導產品之一，該產品廣泛用于冶金、石化、煤氣、電力、供熱紡線、食品及船舶等行業，成為管道系統熱位移補償或防震的新型配件，同國內同類產品相比還具有以下顯著特點。

1、其結構采用了國外先進的多層結構，位移剛度小，補償能力曾強。

2、連接方式、導流套結構，抗彎及限位結構更合理，安全可靠、安裝、維護方便。

3、公司可提供現場咨詢，設計及服務，根據用戶需要，提供各種非標產品。

使用條件：

適用流體：冷熱介質、各種油品、氣體等。

最高溫度：-196~1350℃

最高壓力：2.5MPa

規格；DN25~6000mm

作用

1.補償吸收管道軸向、橫向、角向冷熱變形。

2.波紋補償器伸縮量，方便閥門管道的安裝與拆卸。

3.吸收設備振動，減少設備振動對管道的影響。

4.吸收地震、地陷對管道的變形量。

選用技巧

補償器采用矩形截面，圓角波形，管道中單個膨脹節承受二維方向位移。由2個膨脹節組成的肘接管道可承受三維方向位移。矩形圓角金屬波紋膨脹節有全高、半高型、按照煙道尺寸，應力應變要求用戶可多波節選用。

1、用戶根據管系熱位移情況選定了合適的補償器以后，至少還得提供管內的流通介質，煙風道的設計壓力，運行時的最高溫度，煙風道橫截面的外形尺寸（長、寬）所選用的波形（全高216mm、半高108mm）和波數（單個波紋單波數不超過6波），以便進行補償器的結構設計和制造。

2、每波最大允許膨脹量：全高型△α=±24mm半高型△α=±12mm。

3、擋灰板：對風道或少塵的管道可以不采用，對多塵的煙道應采用檔灰板。

4、為減少波紋管的波節數，應考慮冷拉50%。

5、補償器適用于截面面積小于4.6平方米以及煙風道外形尺寸中有一邊小于1.5m但大于0.6mm的場合。標準全高型波紋補償器適用于所有的煙風道。

選型

由于受到各方面的制約是相當復雜的，但是任何復雜的管系都可以選用若干個固定支架在不同的部位選擇不同的設置，將其分成若干形狀相對簡單的單獨管段，“Z”型管段和“∏”　型管段等，并分別確定各管段的變形及補償量，由于補償器的種類很多，正確地選型是非常重要的，因此在管系的總體設計時，應充分地考慮到管線的走向和支撐體系（包括固定管架、導向滑動管架等）的設計和綜合考慮補償器的造型和配置，以示達到安全、合理、適用、經濟的最佳組合。 波紋管補償器它是以波紋管為核心的撓性元件，在管線上再作軸向、橫向和角向三個方向的補償。軸向型補償器為了減少介質的自激現象。在產品內部沒有內套管，在很大程度上限制了徑向補償能力，故一般僅用以吸收或補償管道的軸向位移（如果管系中確需少量的徑向位移，可以訂貨時予以說明其徑最大位移量）：橫向位移補償器（大拉桿）主要吸收垂直于補償器軸線的橫向位移，小拉桿橫向位移補償器適合于吸收橫向位移，也可以吸收軸向、角向和任意三個方向位移的組合：鉸鏈補償器（也稱角向補償器）。它以兩上或三個補償器配套使用（單個使用鉸鏈補償器沒有補償能力），用以吸收單向平面內的橫向變形，萬向鉸鏈（角向）補償器，由兩個或三個配套使用，可吸收三維方向的變形量。

材質分類

金屬

金屬波紋補償器采用奧氏體不銹鋼材料或按用戶要求的材料制造，具有優良的柔軟性，耐蝕性，耐高溫性

矩形補償器

235℃ ～ +450℃)，耐高壓性（最高為32MPa），在管路中可對任何方向進行連接，用以溫度補償和吸收振動、降低噪聲、改變介質輸送方向、消除管道間或管道與設備間的機械位移等，雙法蘭金屬波紋軟管對有位移、振動的各種泵、閥等的柔性接頭尤為適用。

非金屬織物

構成其工作主體的彈性元件是非金屬材質，通常是纖維織物有橡膠材質,此種材質除了在超高溫度(400以上)情況下不能滿足使用條件的情況下,其他各種工況均可以替代纖維織物。

主要生產

非金屬織物補償器結構及性能

該產品主要利用橡膠的獨特性能。如高彈性、高氣密性、耐介質性和耐候性及耐輻射性等。采用高強度、冷熱穩定性強的聚酯簾布斜交與之復核后經高壓、高溫模壓交聯而成。內部致密度高，能承受較高壓力，彈性變形效果優異。產品結構設計斷面弧高、曲線長、具有較大的多向唯一功能。特別適用于地質條件復雜、沉降幅度大和管道運行中冷熱變化頻繁導致管道損壞的場所。利用橡膠的彈性滑動轉移和變形機械力的傳熱散逸功能有效地消除泵、閥及管道自身的位移物理破壞。因橡膠屬不良傳導材料，所以它又是一種良好的降低震動和噪聲傳遞的理想環保產品。該產品設計內壁光滑，經實際測試，對介質的流速，流量無任何影響，并且永不生銹?；究梢悦獬行н\(yùn)動期內的維修

產品特點

其產品采用一次液壓成型和機械成型技術，并輔助以計算機優化設計、制造，具有尺寸準確、表面整潔無創傷、產品結構緊湊、補償量大、無泄漏、耐腐蝕、壽命長，便于安裝、產品質量可靠等優點。同時也可根據用戶工作環境、條件以及疲勞破壞次數，為用戶研制其它類型和用途的波紋補償器。該產品廣泛應用于鋼鐵、石油、化工、冶金、電力、給排水、建筑等行業。

安裝試壓

1、安裝前，應先檢查波紋補償器膨脹節的型號、規格及管道的支座配置必須復合設計要求。

2、對帶內襯筒的膨脹節，應注意使內襯筒方向與介質流動方向一致（按膨脹節的流向標志安裝）。平面角向型膨脹節的鉸鏈轉動屏幕應與位移平面一致。

3、需要進行“冷緊”的膨脹節，其預變形所用的輔助構件，應在膨脹節預變形后拆除。

4、管系安裝完畢后應立即拆除膨脹節上用作安裝運輸保護的輔助定位機構及緊固件，并按設計要求將限位裝置調到規定的位置，使管系在環境條件得以充分的補償。

5、除設計要求預拉壓或“冷緊”的預變形外，嚴禁使用波紋管變形的方法來調整管道的安裝偏差，以免影響膨脹節的正常功能，否則會降低其使用壽命和增加管系、設備及支承構件的載荷。

6、膨脹節所有的活動元件不得被外部構件卡死或限制其活動部位正常動作。

7、安裝過程中不允許焊渣飛濺到小組紋管表面和使波紋管受到其它機械損傷。

8、對用于氣體介質的膨脹節及其連接管道，作水壓試驗時，要考慮充水時是否需要對膨脹節的接管加設臨時支架以承重。

9、水壓試驗用水必須純凈，無腐蝕性，并控制水中的氯離子的含量不超過25ppm。水壓試驗結束后，應盡快排盡波紋管中的積水，并迅速將波殼的內表面吹干。

10、管道對中性要好，在無其它方法保證時，可采用直管敷設后切下等長管道再安裝膨脹節的方法來保證。

11、須注意的是，膨脹節是不吸收扭矩的，因此在安裝膨脹節時，不允許膨脹節受到扭轉。

12、膨脹節所有的活動元件不得被外部構件卡死或限制其活動部位正常運作。

13、保溫層應做在膨脹節外保護套上，不得直接做在波紋管上。不得采用含氯的保溫材料。

14、安裝過程中不允許焊渣飛濺到波紋管表面和使波紋管受到其它機械損傷。

15、支架必須符合設計要求，嚴禁在支架未安裝好之前在管線內試壓，以免將膨脹節拉壞。

16、膨脹節允許不超過1.5倍公稱系統壓力試驗。

17、裝有膨脹節的管線在運行操作中，閥門開啟和關閉要逐漸進行，以免管線內溫度和壓力急劇變化，造成支架或膨脹節損壞。

可靠研究

補償器的可靠性是由設計、制造、安裝及運行管理等多個環節構成的。可靠性也應該從這幾個方面進行考慮。材料選擇對用于供熱管網的波紋管的選材，除應考慮工作介質、工作溫度和外部環境外，還應考慮應力腐蝕的可能性、水處理劑和管道清洗劑對材料的影響等，并在此基礎上結合波紋管材料的焊接、成型以及材料的性能價格比，優選出經濟實用的波紋管制作材料。

一般情況下，選用波紋管的材料應滿足下列條件：

（1）高彈性極限、抗拉強度和疲勞強度，保證波紋管正常工作。

（2）良好的塑性，便于波紋管的加工成形，且能通過隨后的處理工藝（冷作硬化、熱處理等）獲得足夠

的硬度和強度。

（3）較好的耐腐蝕性能，滿足波紋管在不同環境下工作要求。

（4）良好的焊接性能，滿足波紋管在制作過程中的焊接工藝要求。

對于地溝敷設的熱力管網，當補償器所處管道地勢較低時，雨水或事故性污水會浸泡波紋管，應考慮選用耐蝕性更強的材料，如鐵鎳合金、高鎳合金等。由于此類材料價格較高，在制造波紋管時，可以考慮僅在與腐蝕性介質接觸的表面增加一層耐蝕合金。

疲勞測試

疲勞壽命設計由波紋管補償器的失效類型及原因分析可以看出，波紋管的平面穩定性、周向穩定性及耐腐蝕性能均與其位移量即疲勞壽命相關。過低的疲勞壽命將會導致波紋管穩定性及耐蝕性能下降。根據試驗和使用經驗，用于供熱工程的波紋管疲勞壽命應不小于1000次。

波紋管不能承重，應單獨吊裝；除設計要求預拉伸或冷緊的預變形量外，嚴禁用使波紋管變形的方法來調整管道的安裝偏差；安裝過程不允許焊渣飛濺到波紋管表面和受到其他機械性損傷；波紋管所有活動元件不得被外部構件卡死或限制其活動部位正常工作。

大多數波紋管的失效是由外部環境腐蝕造成的，因此在進行補償器的結構設計時，可考慮隔絕外部腐蝕介質與波紋管的接觸。如對于外壓軸向型補償器可在出口端環與出口管之間增加填料密封裝置，其作用相當于套筒補償器，既可抵擋外部腐蝕介質的侵入，又給波紋管補償器增加了一道安全屏障，即使波紋管破壞，補償器還可以起到補償作用并避免波紋管失效。

補償器又有金屬補償器和非金屬補償器，根據介質用途不同，還可以分專業防腐補償器和耐高溫補償器。

免維護旋轉補、封座外套、柔性石墨填料、螺母螺栓N個壓簧組合、填料壓蓋及彈簧壓緊法蘭構成：所述填料壓緊法蘭與壓緊上法蘭之間設有壓簧，壓緊法蘭縱截面為U型的槽圈。U型槽圈中以及內導管右端面兩個定環之間設有與變徑管相配合運動的滾珠式滾動環

工作原理

免維護旋轉補償器和旋轉補償器產品使用都是靠填料腔內的柔性填料進行密封。產品使用過程中每旋轉一次填料就會磨損一點，當磨損量達到一定值時，產品就會出現泄漏。免維護旋轉補償器因在填料壓緊法蘭上方增加了一組彈簧，當填料出現微量磨損時，依靠壓緊彈簧的張力給予補償，從而延長產品發生泄漏時間（泄漏時間延后3-5年）。當磨損量超過彈簧張力補償量時，只需扳緊彈簧壓緊法蘭上方的螺帽即可，不需要停氣修復，運行無次數限制，不易產生泄漏，從而大大提高供氣單位和用氣單位的社會經濟效益。該產品在4.0Mpa的壓力下補償5000次不產生泄漏，密封效果優越。

特點

免維護式旋轉補償器的密封填料采用目前國內最先進的填料，耐溫-60℃—800℃，由于補償器的內套管外部和外套管內部焊有擋環，兩擋環之間裝設有在減小摩擦力的(滾動環)滾珠，減小了內套管對密封填料的磨損。且由于補償器裝置上多組彈簧的自然張力推壓著填料壓蓋法蘭，使磨損極為輕微的密封填料永遠處于緊湊狀態，從而使管道中的液體或氣體介質不產生泄漏，當填料磨損量大時，彈簧張力無法滿足調整，可用外力對彈簧壓緊進行調整從而達到不停止工作狀態下達到所要求的密封效果，所以本產品克服了其它同類產品的不足，原有的旋轉式、套管式補償器當填料磨損后無法得到及時補償調整從而導致補償器的密封性能下降直至產生泄漏，而且填料磨損量大后必須從管線上拆下產品打開加補填料從而影響了管線的運行，影響用戶的正常生產。

采用材質

免維護旋轉補償器所選用的密封填料都是柔性石墨，耐溫-60℃—800℃，所采用的級別分別為核級、工業精密級且免維護。

工藝

免維護旋轉補償器采用的是先將密封材料用壓機模壓成型，成型要求密度不太密，保持可塑性。然后將該填料圈N圈（以產品要求定數）放入填料腔內，添加一些延緩氧化的成分，再經油壓機在一定壓力下進行二次成型（油壓機在力度和均勻方面均超過手工扳手工藝），使填料圈之間融為一體，從而達到提高填料的密度，使填料的密封性能更好，使產品保證在15-20年內不出現泄漏

本免維護式補償器因?yàn)槭褂昧藘?nèi)管和變徑管為同徑，使介質能夠順通、暢流、解決于上述問題。某些同類產品因采用變徑管而使產品在工作時因變徑而生產的介質旋渦，并產生流阻使介質的壓力損失大流速減慢。
